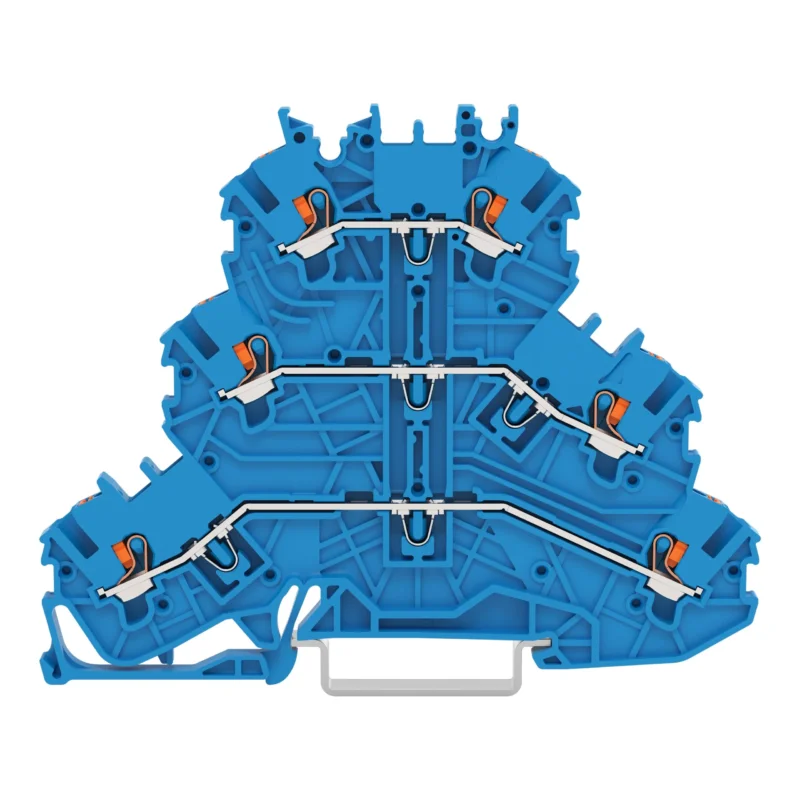

WAGO – Durchgangs-Reihenklemme Dreistockklemme 2200-3204 bl − 40 Stück

Dreistockklemme
mit Drücker
Durchgangs-/Durchgangs-/Durchgangsklemme
N/N/N
ohne Beschriftungsträger
für Anwendungen Ex e II geeignet
für Tragschiene 35 x 15 und 35 x 7,5
1 mm²
Push-in CAGE CLAMP®
1,00 mm²
blau

Dreistockklemme Serie 2200 mit Push-in CAGE CLAMP®

Die Dreistockklemme hat die Artikelnummer 2200-3204 und schafft eine saubere ordentliche Elektroinstallation. Für den Leiteranschluss werden bei dieser Dreistockklemme Abisolierlängen von 9 bis 11 mm benötigt. Die Dreistockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist die Dreistockklemme geeignet für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Technische Details Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,5..0,75 mm² Anschließbarer Leiterquerschnitt eindrähtig 0,5..1,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,14..1 mm² Bemessungsstrom In 13,5 A Bemessungsspannung 500 V Ausführung elektrischer Anschluss 1 Federzuganschluss Ausführung elektrischer Anschluss 2 Federzuganschluss Anzahl der Etagen 3 Anzahl der Klemmstellen je Etage 2 Montageart Hutschiene TH35 Werkstoff des Isolierkörpers Thermoplast Betriebstemperatur 105 °C Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Breite 3,5 mm Höhe 93,6 mm Tiefe 69,5 mm Explosionsgeprüfte Ausführung “Ex e” ja Abschlussplatte erforderlich ja Farbe grau Etagen intern gebrückt nein
