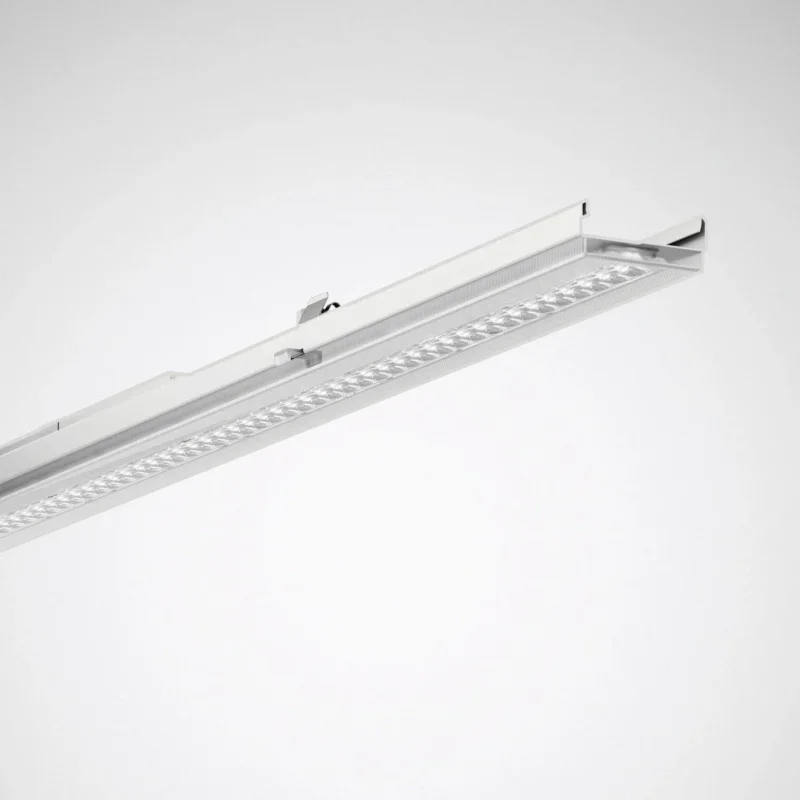

Trilux – Geräteträger für Lichtbandsystem LED-Geräteträger 2211mm 7651 Act #9002073089 HCL, DALI

LED-Geräteträger für E-Line Lichtbandsystem 7651. Geräteträger mit Tunable White-Ausstattung zur Steuerung der Lichtfarbe mittels separatem Steuergerät. Ausführung zur Verwendung in Anwendungsbereichen mit einer hohen Anforderungen an Temperaturbeständigkeit, Leuchteneffizienz und Lebensdauer an das Lichtband. Erfüllt DIN 10500. Die Leuchten sind für die Anwendungen in HACCP, IFS und/oder BRC Global Standard Food zertifizierten Unternehmen der Lebensmittel- und Getränkeindustrie geeignet. Zur Kombination mit Tragprofilen E-Line 07650…. Befestigung am Tragprofil durch werkzeuglos zu betätigende Edelstahl-Rastverschlüsse. Die sachgerechte Montage des Geräteträgers mit dem Tragprofil wird durch ein Einrastgeräusch bestätigt. Die transparenten Montageelemente aus UV-stabilisiertem Polycarbonat können nach einer erfolgreichen Montage entfernt werden und gewährleisten dadurch einen Diebstahl- und Demontageschutz. Bei einer Kombination von Geräteträgern unterschiedlicher Abstrahlcharakteristik bzw. Lichtleistung innerhalb einer Lichtband- Anwendung wird durch einheitliche Konstruktionsmaße der Varianten ein harmonisches und gleichmäßiges Erscheinungsbilder der Beleuchtungsanlage geschaffen. Charakteristik der Lichtstärkeverteilung: asymmetric narrow, Halbwertswinkel C90: 85°, Hauptabstrahlwinkel: +/- 20°. Das optische System besteht aus einer PMMA-Linsenoptik mit drei aufeinander abgestimmten, lichttechnisch wirksamen Bereichen und gewährleistet somit eine gleichmäßige Lichtverteilung und homogene Ausleuchtung. Die plane Oberfläche erleichtert Reinigungsvorgänge an der Leuchte. In der Anwendung insbesondere für Gangbeleuchtungaufgaben im Shop geeignet. Der Lichtverteilungscharakter des Geräteträgers wird durch das Linsenkonzept bestimmt und benötigt keine weiteren Komponenten. Empfohlene Installationshöhe: 2,8 – 3,5 m. Mit elektronischem Betriebsgerät zum schalten, dimmen und steuern der Lichtfarbe mittels DALI Device Type 8 fähigem Steuergerät. Nachfolgende Angaben zum Leuchtenlichtstrom und der Systemanschlussleistung beziehen sich auf den Betrieb dieser Leuchte mit dynamisch einstellbarer Lichtfarbe (HCL) im Betriebsmodus Lichtfarbe warmweiß (2700 K). Mit drei LED Modulen (3 x 96 LED). Lichterzeugung frei von infraroten (IR) und ultravioletten (UV) Anteilen. Der Leuchtenlichtstrom des Geräteträgers wird im Fertigungsprozess nach Kundenwunsch elektronisch parametriert. Parametrierter Bemessungslichtstrom des Geräteträgers: 6.000 lm. Bemessungsleistung 38 W, Leuchten-Lichtausbeute 158 lm/W. Allgemeiner Farbwiedergabeindex (CRI) > 80, ähnlichste Farbtemperatur (CCT) 2700 K. Farborttoleranz (initial MacAdam) = 3 SDCM. Mittlere Bemessungslebensdauer L80(tq 50 °C) = 70.000 h. Geräteträger aus Stahlblech, weiß beschichtet (ähnlich RAL9016). Länge des Geräteträgers 2.211 mm. Zulässige Umgebungstemperatur (ta) -25 °C bis 50 °C. Schutzart (DIN EN 60529):IP20 Schutzklasse (EN 61140): I. Stoßfestigkeitsgrad nach IEC 62262: IK03, Prüftemperatur Glühdrahttest gemäß IEC 60695-2-11: 650 °C. Selbsttätige elektrische Verbindung durch Steckkontakte mit Phasenwahl. Die Phasenwahl erfolgt werkzeuglos. Mit mechanischem Fehlmontageschutz. Mit elektronischem Betriebsgerät zum schalten, dimmen und steuern der Lichtfarbe mittels DALI Device Type 8 fähigem Steuergerät. Betriebsgerät gemäß DALI-2-Standard (EN 62386). Die Leuchte ist Monitoring ready (MOR), liefert Leuchtendaten zur Überwachung oder vorausschauenden Wartung und ist damit kompatibel zu den TRILUX Digital Services (Energy Monitoring und Light Monitoring). Das Produkt erfüllt die grundlegenden Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes und trägt die CE-Kennzeichnung. Für den einfachen und schnellen Planungs- und Konfigurationsprozess der Anwendung steht ein spezielles Online-Tool zur Verfügung. Das ressourcenoptimierte Verpackungskonzept der Lichtbandkomponenten erleichtert die Montage und schont die Umwelt. Zusätzlich ist die Leuchte durch eine unabhängige Prüfstelle ENEC-zertifiziert. Mit Trilux-Nachkaufversprechen: Die Leuchte ist 10 Jahre, Ersatzteile (LED-Modul, Betriebsgerät und optisches System) 15 Jahre nach Rechnungsdatum verfügbar. Vertretbare Änderungen, die dem Fortschritt dienen, sind dabei vorbehalten.

Technische Details Energieeffizienzklasse der Lichtquelle nach EU-Richtlinie 2019/2015 nicht erforderlich Leuchtmittel LED austauschbar Mit Leuchtmittel ja Geeignet für Leuchtmittelanzahl 1 Fassung sonstige Werkstoff des Gehäuses Stahl Gehäusefarbe weiß Spannungsart AC Nennspannung 220..240 V Betriebsgerät elektronischer Trafo Mit Betriebsgerät ja Austauschbares Betriebsgerät ja Dimmung 0-10 V nein Dimmung 1-10 V nein Dimmung DALI ja Dimmung DMX nein Dimmung herstellerspezifisch nein Dimmung DSI nein Dimmung Potentiometer (geräteintegriert) nein Dimmung LineSwitch nein Dimmung Netzspannungsmodulation nein Dimmung Phasenabschnitt nein Dimmung Phasenanschnitt nein Dimmung programmierbar nein Dimmung RF nein Dimmung Sine Wave Reduction nein Dimmung Touch and Dim ja Dimmung Zigbee nein Dimmung mit Push-button nein Ohne Dimmfunktion nein Lichtverteiler Fokuslinse Reflektor ohne Lichtverteilung asymmetrisch Lichtaustritt direkt Ausstrahlungswinkel mediumstrahlend 21-40° Farbkonsistenz (McAdam-Ellipse) SDCM3 Klirrfaktor (THD) 14 Bemessungslebensdauer L70/B50 bei 25 °C 70000 h Schutzart (IP) IP20 Schutzklasse I Glühdrahtprüfung nach IEC 60695-2-11 650 °C – 30 s Geeignet für Notlicht nein Notstromversorgung integriert nein Max. Systemleistung 39 W Bemessungslichtstrom nach IEC 62722-2-1 6000 lm Leuchtenlichtausbeute 154 lm/W Lichtfarbe weiß Farbtemperatur 2700..6500 K Farbwiedergabeindex CRI 80-89 Leistungsfaktor 0,94999999 Konstant-Lichtstrom-Regelung nein Ausstrahlungswinkel einstellbar nein Farbtemperatur einstellbar stufenlos Lichtstrom einstellbar stufenlos Breite 62 mm Höhe/Tiefe 50 mm Länge 2211 mm Art der Verdrahtung geeignet für Durchgangsverdrahtung Polzahl 5 Anschlussart Steckklemme Bedienung über Bluetooth nein
