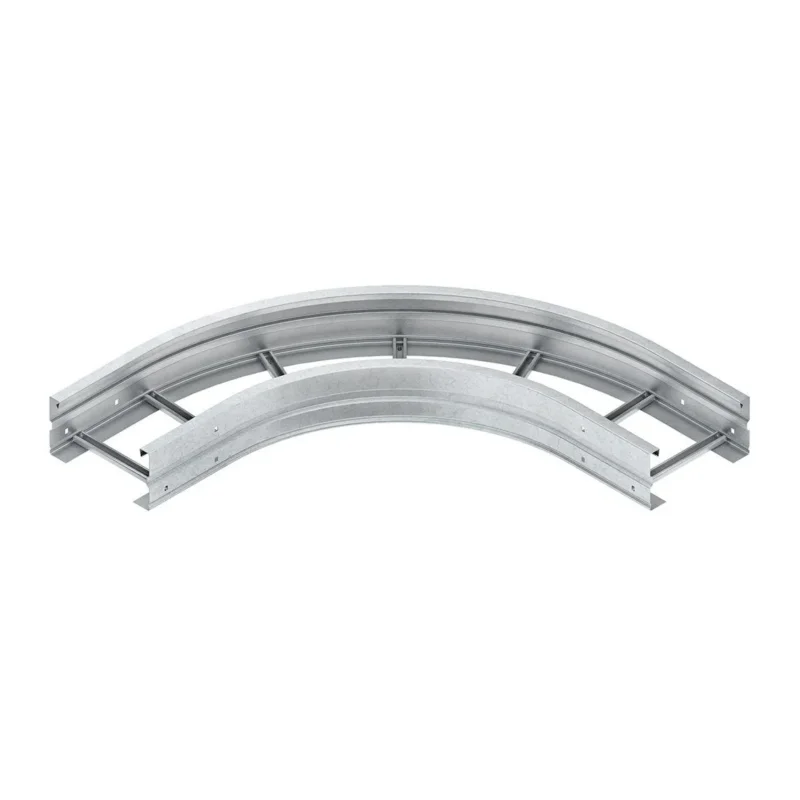

Niedax – Bogen für Kabelleiter Rundbogen WSBR 150.300 F F-Verz

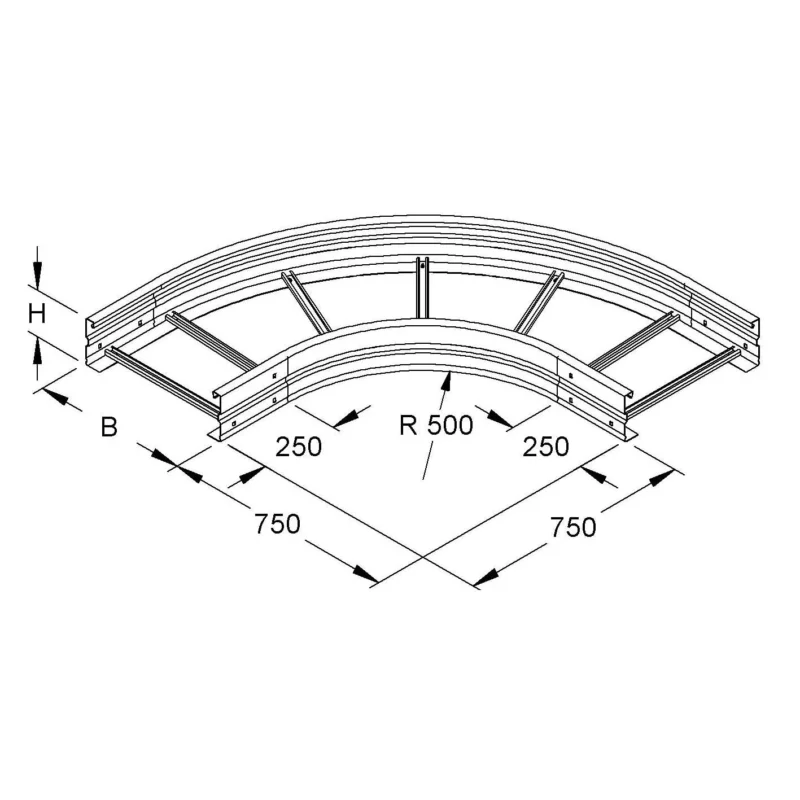

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelleiter, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B… und BK…) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150… Weitspannkabelleiter WSLM 150… Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 300 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Technische Details Richtungsänderung horizontal Ausführung des Seitenholms Profil (offen) Seitenlochung nein Ausführung der Sprosse Profil ungelocht Winkel 90° Bogenausführung glatter Bogen Scharnierend nein Kabelleiterhöhe 150 mm Kabelleiterbreite 300 mm Ausführung ohne Verbinder Innenradius 500 mm Geeignet für Funktionserhalt nein Werkstoff Stahl Werkstoffgüte sonstige Oberflächenschutz feuerverzinkt
