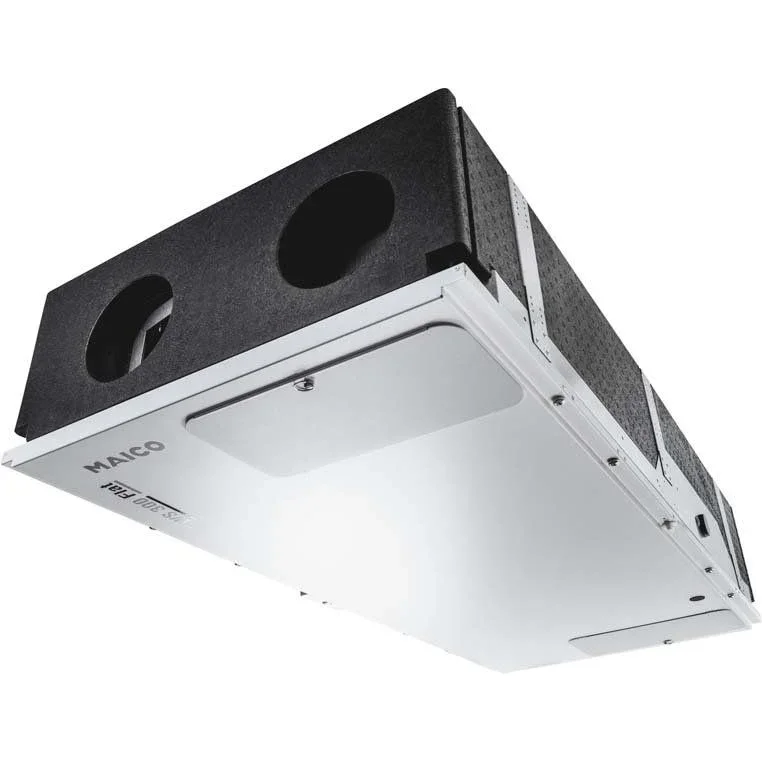

Maico – Wohnungslüftungsgerät mit Wärmerückgewinnung Einfamilienhaus Raumluft-System WS 300 Flat L Linksausf. bis 300m2

Standardausführung links – Zentralgerät mit zwei Enthalpiewärmetauschern. – Zu- und Abluft links (in Einbaulage Decke, Blick auf das Elektronikfach). – Sommerschaltung-Funktion über Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung.Kurzbeschreibung – Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 80 bis 300 m3/h. – Vollkommene Trennung der Abluft- / Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. Hygienezertifikat nach VDI 6022, Blatt 1 vorhanden. – Kompakt und hocheffizient – Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie. – KfW-Förderfähigkeit und NRW-Förderung sind gegeben. – Hoher Volumenstrom bei äußerst geringer Aufbauhöhe von 30 cm und leisem Betrieb. Montagemöglichkeiten: Flexibel an der Decke, Wand oder in der Dachschräge. – Keine Druckschwankungsempfindlichkeit: Die integrierte /automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig. – Verschiedene Betriebsarten: Aus, Manuell, Auto Sensor, ECO-Abluft, ECO-Zuluft. – Raumluftsteuerung RLS 1 WR im Lieferumfang. – ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 60 % (F7) Pollenfilter in der Außenluft. – Das Lüftungsgerät ist mit zwei hochmodernen Enthalpie-Wärmetauschern mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet. – Das WS 300 Flat ist via APP (Maico@home) ansteuerbar. – Plug & Play: Einfache Inbetriebnahme durch kostenlose Inbetriebnahmesoftware und serienmäßigen USB-Anschluss für Inbetriebnahme, Steuerungs-Update sowie Service. – Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Entfeuchtungsstrategie (Überfeuchtungsschutz). Weiterhin zeichnet sich das Gerät durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie aus. – Das Wärmerückgewinnungsgerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung. – 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen. – Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe. – Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik. – Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme. – Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme. – Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung. – Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten. – Moderne Geräte-Modultechnik ermöglicht eine hohe Benutzerfreundlichkeit für Service und Wartung.Gehäuse – Pulverbeschichtetes Stahlblechgehäuse, Farbe: Verkehrsweiß, ähnlich RAL 9016. – Filterwechsel einfach ohne Werkzeug möglich. – Dichtes, wärmebrückenfreies, und schallgedämmtes Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material. – EPP-Gehäuse mit sehr guten hygienischen/nicht hygroskopische Eigenschaften. – Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.Filter – ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 60 % (F7) Pollenfilter in der Außenluft. – Werkzeugloser Filterwechsel.Bedienung – Betriebsfertig mit Ein-/ Ausschalter. – Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige. – Weitere Bedienteile können parallel angeschlossen werden. – Mobile Bedienung mittels APP (Maico@home).
Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb,
Manueller Betrieb / AUS,
ECO-Betrieb Zuluft oder ECO-Betrieb Abluft,
Filterabfragen, Fehlermeldungen. – Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:
2 Automatikbetriebsarten (Auto Sensor / Auto Zeit),
4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS),
komplette Inbetriebnahme des WS 300 Flat möglich. – Optionales Design-Bedienteil RLS G1 WS:
EIN/AUS
5 Stufen
Automatikbetrieb
ECO-Zuluft, ECO-Abluft
Filterwechsel- und Störungsanzeige – USB-Anschluss für Service/Inbetriebnahme – kostenlose MAICO-Inbetriebnahmesoftware. – Netzwerkeinbindung über integrierte LAN-Schnittstelle. – Smart-Home ready (z.B. Loxone über Modbus TCP/IP). – Modbus TCP/IP und RTU serienmäßig integriert. – Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org. – Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.Steuerung – Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert). – Stufenlose bedarfsgeführte Anpassung der Luftmengen. – Integrierte Überfeuchtungsschutz-Funktion. – 3 Temperatursensoren in der Außen-, Fort- und Zuluft. – 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen. – Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar. – Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz -oder Nachheizregister, Außenklappen oder Kühlung. – Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte). – Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung). – Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:
3-Wege-Klappe (z.B. Luft-Erdwärmetauscher),
einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher),
einer Luftklappe einer Zonenregelung,
Schaltkontakt-Verwendung für externes Nachheizregister. – Erweiterbar über optionale Zusatzplatine ZP 2 für:
Druckkonstanz der EC-Ventilatoren,
Differenzdruckgesteuerte Filterüberwachung. – Diverse Ein- und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.Zulassungen und Zertifikate – DiBt-Zulassung. – Prüfbericht nach DIN EN 13141-7. – Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher. – Eintragung in TZWL- Bulletin.Wärmetauscher/Wärmerückgewinnung – Zwei hocheffiziente Enthalpie-Kreuzgegenstrom-Wärmetauscher. – Wärmerückgewinnung bis 91 % und Feuchterückgewinnung bis 82 %. – Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1. – Wärmetauscher mit Wasser reinigbar, antimikrobiell. – Kein Kondensatanschluss notwendig.Sommerschaltung – Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung.Frostschutz – Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen durch Überwachung der Fortlufttemperatur. Bei Frostgefahr wird der Außenluftvolumenstrom schrittweise reduziert.Ventilatoren – Vorwärts gekrümmte Radialventilatoren in der Fortluft bzw. Zuluft. – Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung. – Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2 . – 4 Lüftungsstufen von 80 m3/h bis 300 m3/h stufenlos einstellbar.Montagehinweise – Leichte, sehr zeitsparende Montage durch direktes Anschrauben des Gerätes an der Decke / Wand. – Gehäusedeckel leicht demontierbar über Schrauben.Artikel:WS 300 Flat L – Ausführung: Standardausführung links – Fördervolumen: 80 m3/h – 300 m3/h – SEC average: -39,02 kWh/(m2*a) – Energieeffizienzklasse: A – Spannungsart: Wechselstrom – Bemessungsspannung: 230 V – Netzfrequenz: 50 Hz / 60 Hz – SPI-Wert nach DIN EN 13141-7 (A7): 0,2 Wh/m3 – Leistungsaufnahme nach DIN EN 13141-7 (A7): 45 W – Stand-By-Leistungsaufnahme: < 1 W – IMax: 1,5 A – Schutzart: IP 00 – DIBT-Zulassung: ja – PHI-Zertifizierung: nein – Einbauort: Wand / Decke – Systemart: zentral – Material Gehäuse: Kunststoff EPP / Stahlblech – Material Wärmetauscher: Kunststoff – Material Innenverkleidung: Kunststoff EPP – Farbe: schwarz / verkehrsweiß – Gewicht: 42 kg – Gewicht mit Verpackung: 47 kg – Filterklasse: ISO Coarse 80 % (G4) / ISO ePM1 60 % (F7) – Anschlussdurchmesser: 160 mm – Breite: 700 mm – Höhe: 300 mm – Tiefe: 1500 mm – Breite mit Verpackung: 750 mm – Höhe mit Verpackung: 305 mm – Tiefe mit Verpackung: 1530 mm – Fördermitteltemperatur bei IMax: -20 °C bis 50 °C – Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 91 % – Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom – Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 82 % – Position Abluft: links – Bypass: nein – Vorheizregister: nein – Enthalpie-Wärmetauscher: ja – Frostschutzschaltung: ja – Sommerschaltung: ECO-Abluft / ECO-Zuluft – Filterüberwachung: zeitgesteuert (optional über Differenzdruck) – Feuchteregelung: integriert – CO2-Regelung (optional): SKD – Luftqualitätsregelung (optional): EAQ 10/3 – KNX-Anbindung (optional): K-SM – MODBUS-Schnittstelle: integriert – Bedienteil im Lieferumfang: RLS 1 WR, App – Bedienteil (optional): RLS T2 WS, RLS G1 WS – Funkintegration EnOcean (optional): E-SM – Mobile Ansteuerung: ja – Schalldruckpegel Gehäuseabstrahlung: 35 dB(A) / Abstand 1 m, Schallabsorption 10 m2 – Zulassungsnummer: Z-51.3-426 – Max. Drehzahl: 2750 1/min – Wärmebereitstellungsgrad: 91 %

Technische Details Werkstoff des Gehäuses Stahl Material Wärmetauscher Kunststoff Schutzart (IP) IP00 Spannung 230 V Frequenz 50 Hz Energieeffizienzklasse (1253/2014/EU) A Höhe 300 mm Breite 700 mm Tiefe 1500 mm Gewicht 42 kg
