mit Vorschubgetriebe für den anspruchsvollen Anwender
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
- Automatischer Längs- / Leitspindelantrieb
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Kegelrollenlager in P5 Qualität
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Rollgewalzte Trapezspindeln
- Spanschutz am Oberschlitten
- Oberschlitten auf Planschlitten verschiebbar
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Leitspindel in zwei Sinterlagern gelagert
- Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Drucklager
- Dreibacken-Drehfutter im Standardlieferumfang
- Not-Halt-Schlagschalter
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann

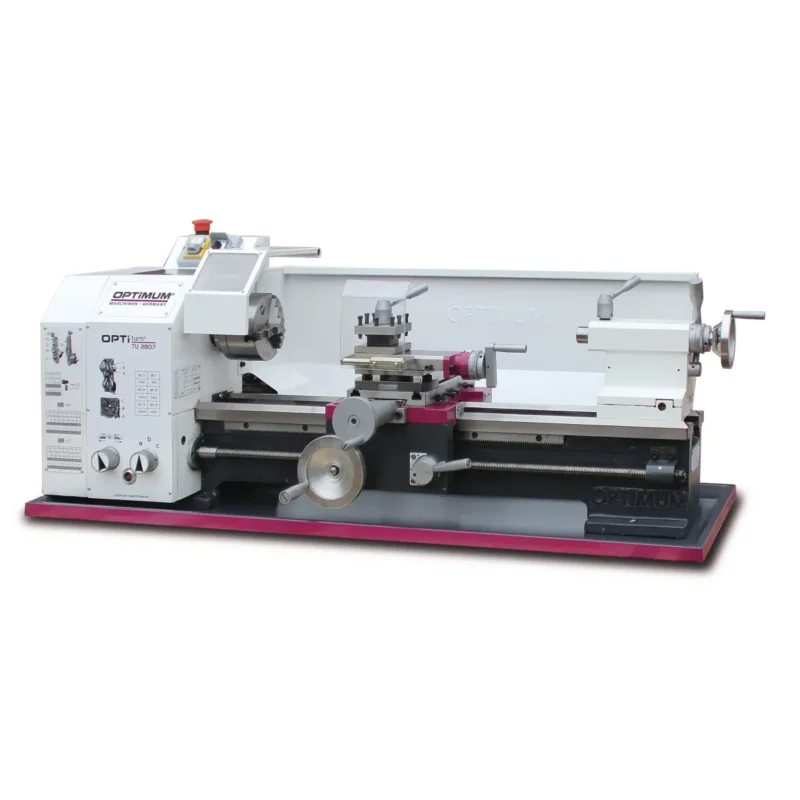

TU 2807V
- Laufruhiger, leistungsstarker und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik
- Hochpräzises Stahlfutter für höhere Drehzahlen
- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
Lieferumfang:
- Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- Feste Zentrierspitze MK 2 und MK 4
- Vierfach-Stahlhalter 12 mm
- HSS Drehmeißel
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Länge (Produkt) ca. 1370 mm Breite/Tiefe (Produkt) ca. 640 mm Höhe (Produkt) ca. 535 mm Gewicht (Netto) ca. 196 kg Spitzenhöhe 140 mm Spitzenweite 700 mm Umlaufdurchmesser über Maschinenbett 266 mm Umlaufdurchmesser über Planschlitten 170 mm Bettbreite 180 mm Anzahl der Drehzahlbereiche 6 Drehzahlbereich 150 – 2000 min¯¹ Leistung Antriebsmotor 0,85 kW Anschlussspannung 400 V Netzfrequenz 50 Hz Spindelaufnahme Kurzkegel Spindelbohrung/Stangendurchlass Durchmesser 26 mm Stahlhalter Aufnahmehöhe max. 12 mm Spindelkonus MK 4 Reitstockaufnahme MK 3 Reitstock Pinolenhub 85 mm Reitstock Pinolendurchmesser 30 mm Steigung Metrisch 0,2 – 3,5 mm/U Anzahl der Steigungen Metrisch 18 Steigung Zoll 56 – 8 Gg/1″ Anzahl der Steigungen Zoll 21 Verfahrweg Oberschlitten 60 mm Verfahrweg Planschlitten 160 mm Verfahrweg Bettschlitten 580 mm Vorschubbereich längs 0,07 – 0,4 mm/U Anzahl der Vorschübe längs 6
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
